Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin FTXB. Понадобятся крестообразная и плоская отвёртки.

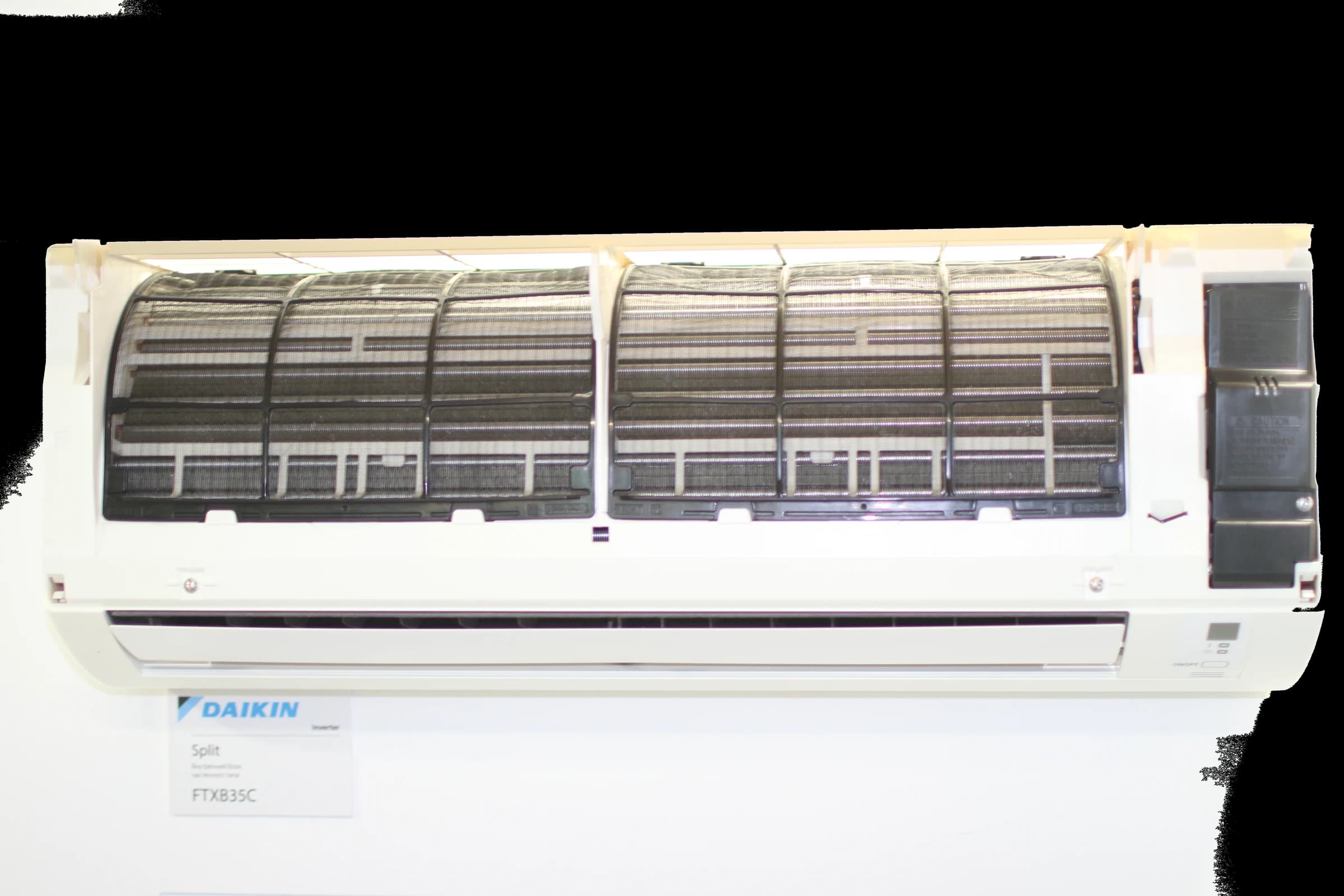

Откройте фронтальную панель внутреннего блока кондиционера.

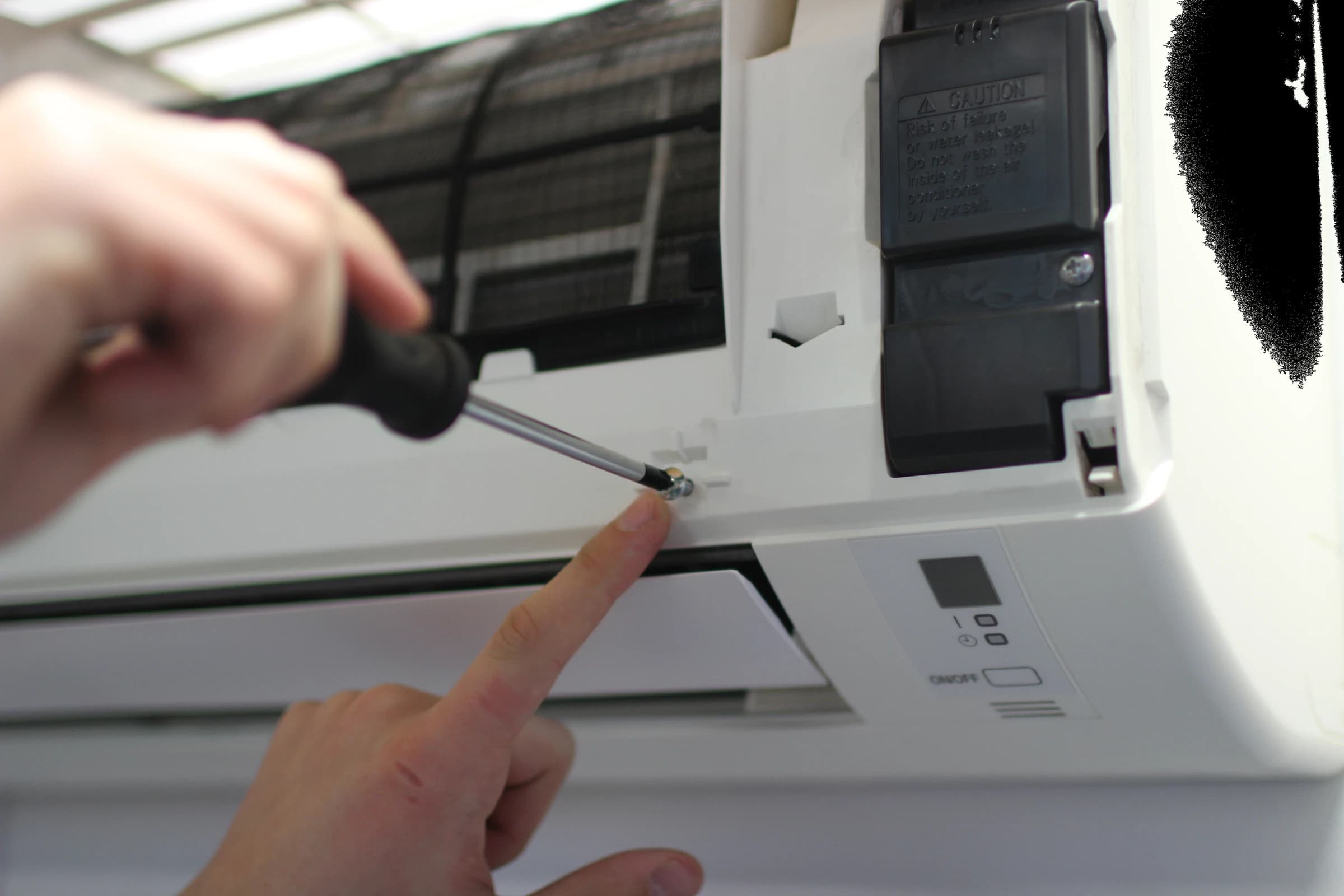

Открутите винт крепления корпуса внутреннего блока №1. Нужна крестообразная отвёртка.

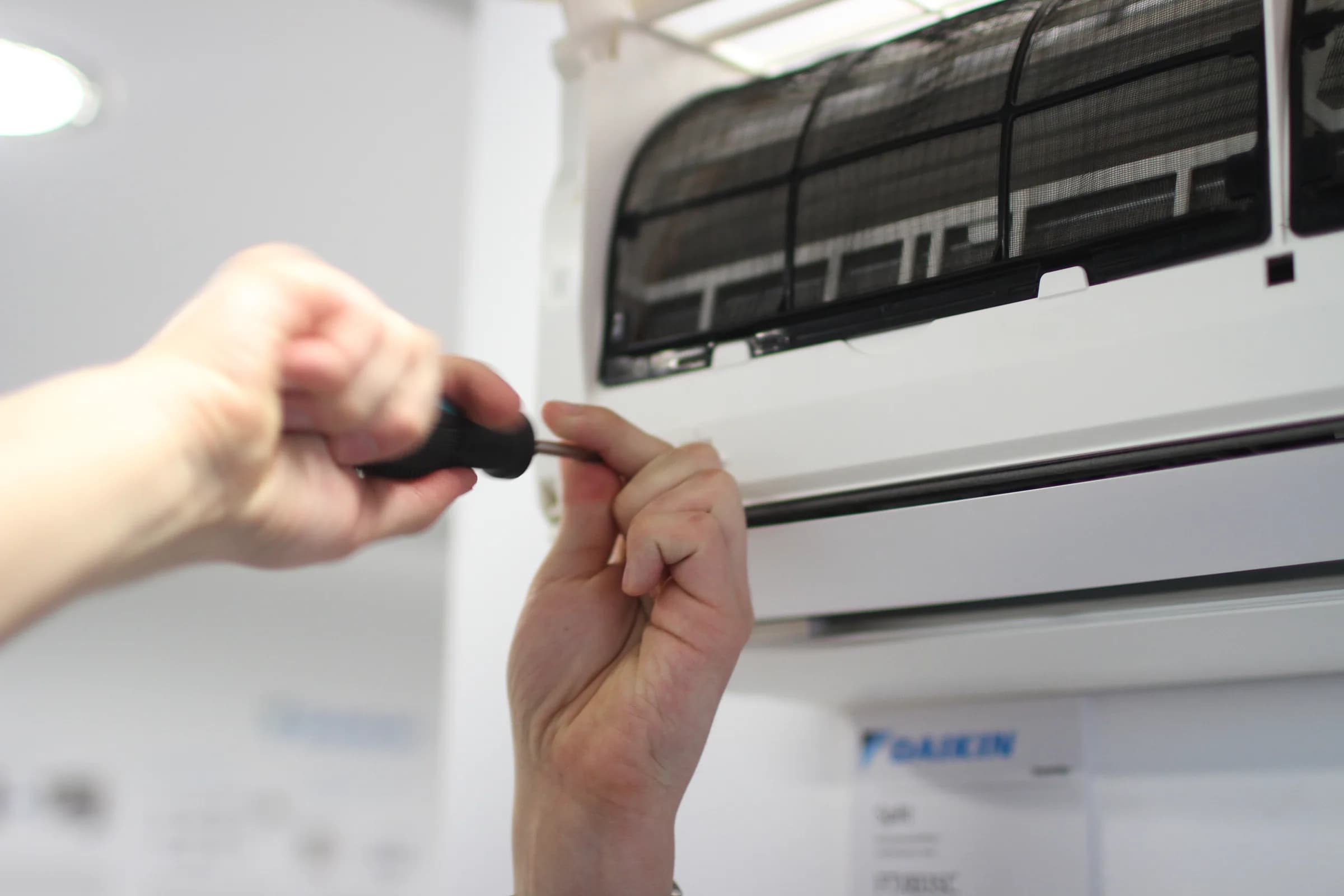

Открутите винт крепления корпуса внутреннего блока №2. Нужна крестообразная отвёртка.

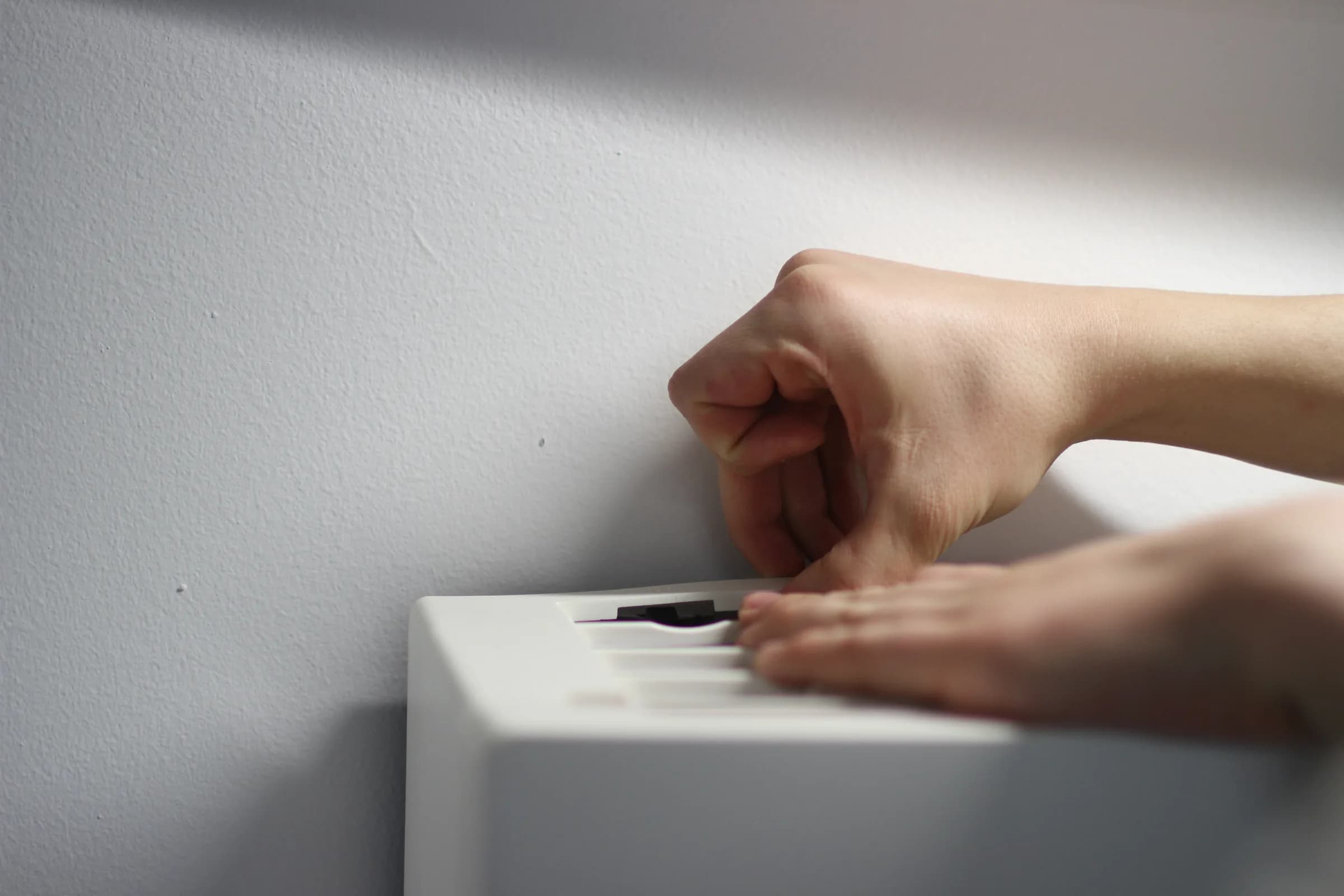

Освободите 3 защелки в верхней части корпуса внутреннего блока.

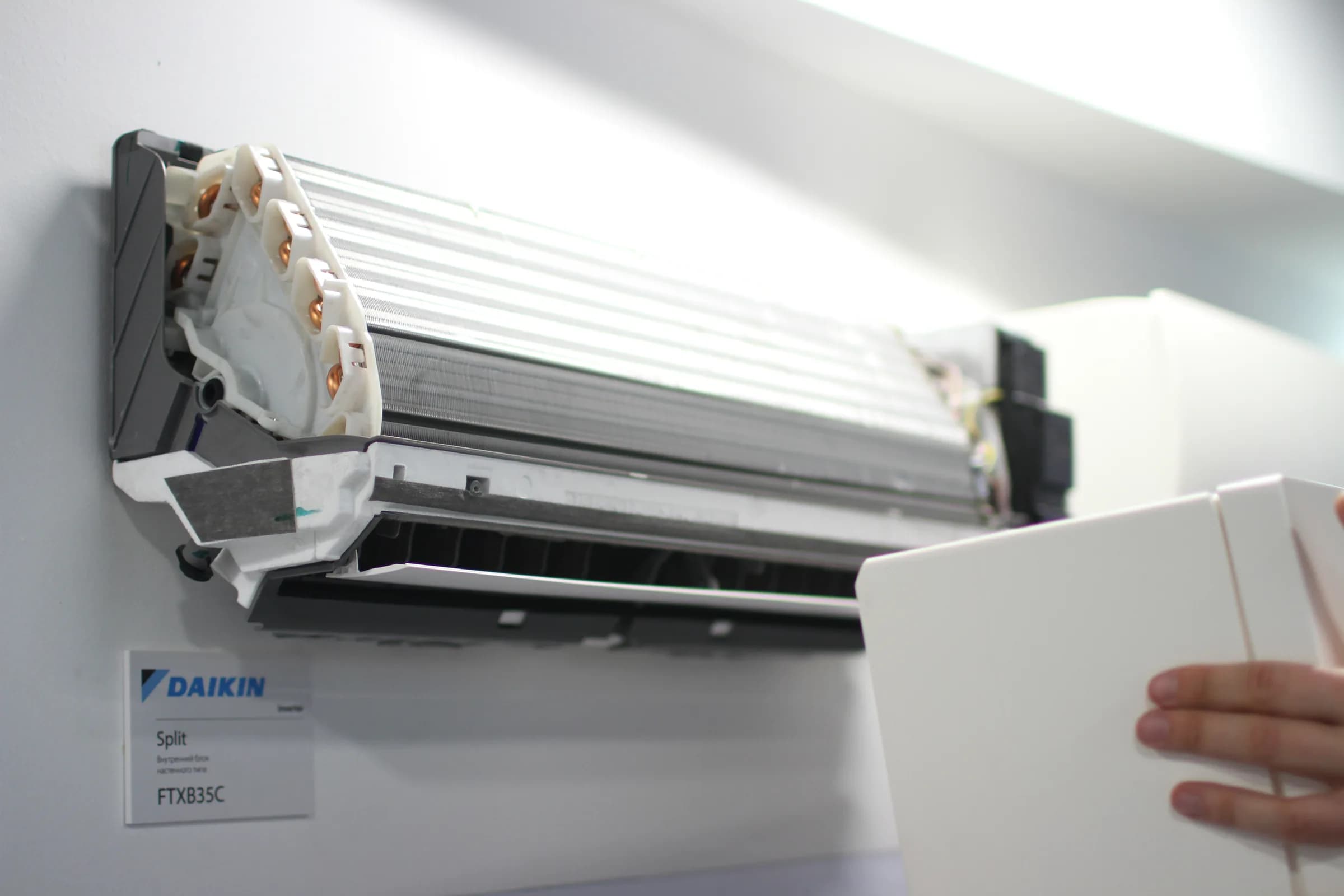

Снимите корпус внутреннего блока.

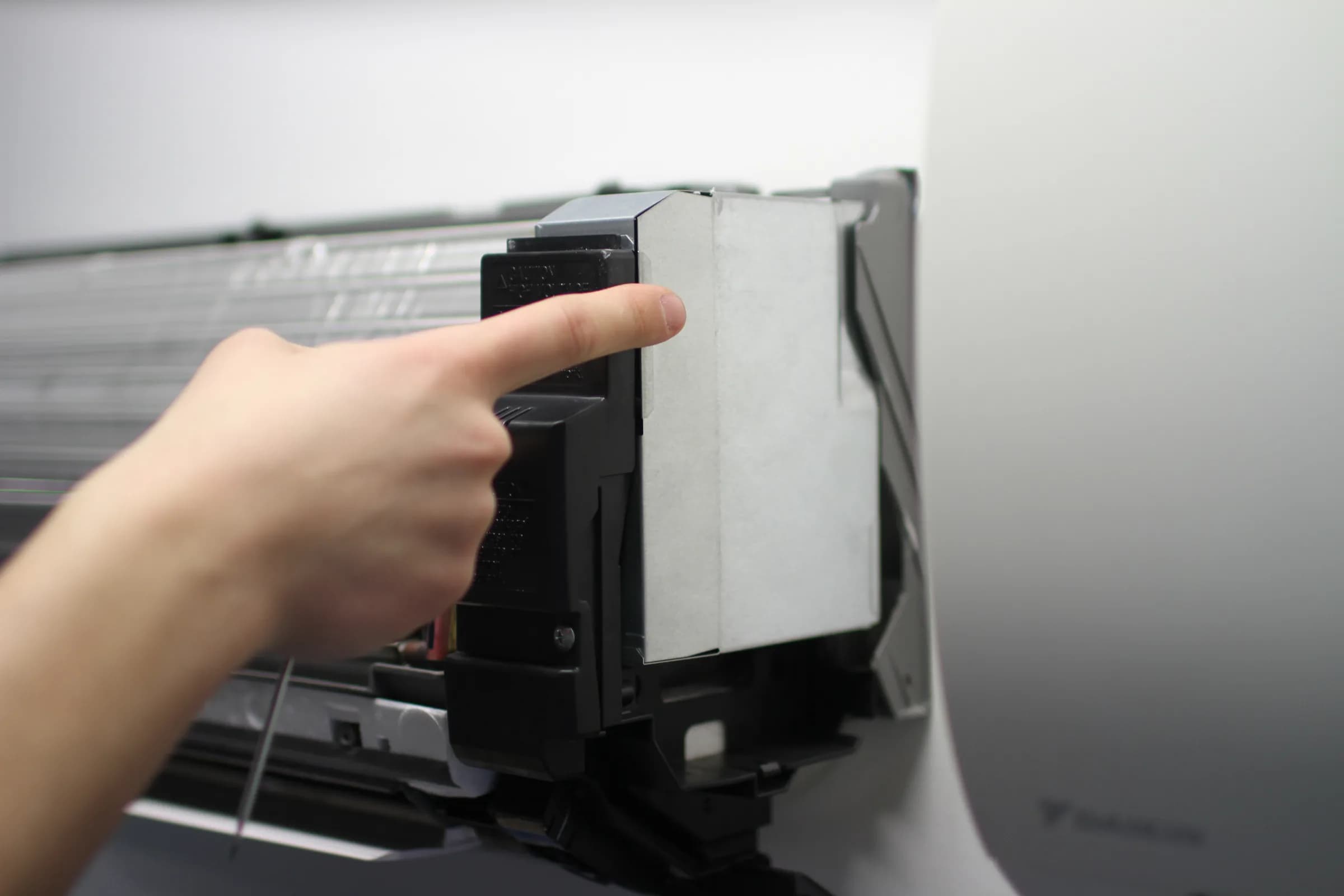

Снимите защитную крышку платы управления внутреннего блока.

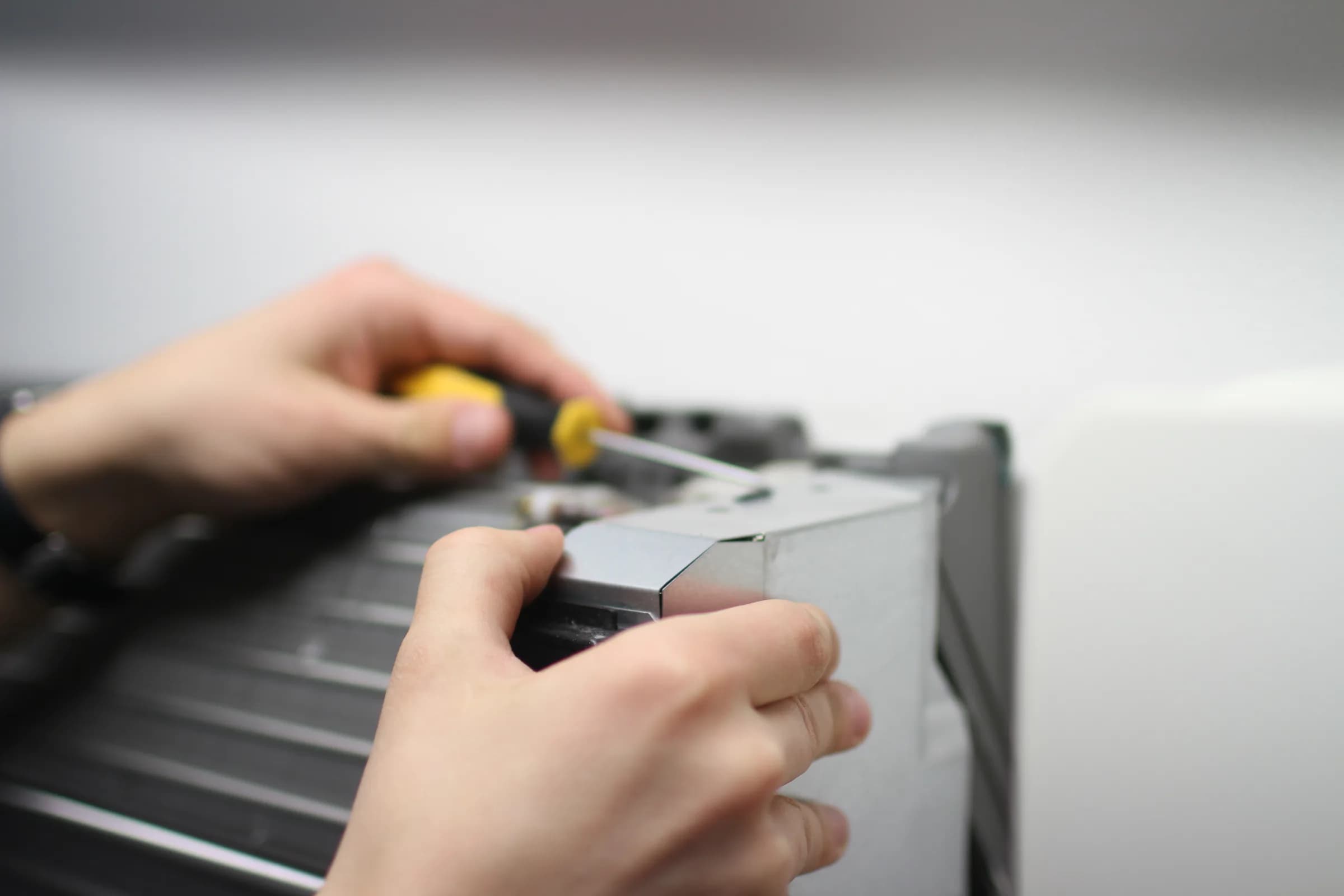

Для снятия крышки, освободите фиксаторы отверткой с плоским шлицем. Нужна плоская отвёртка.

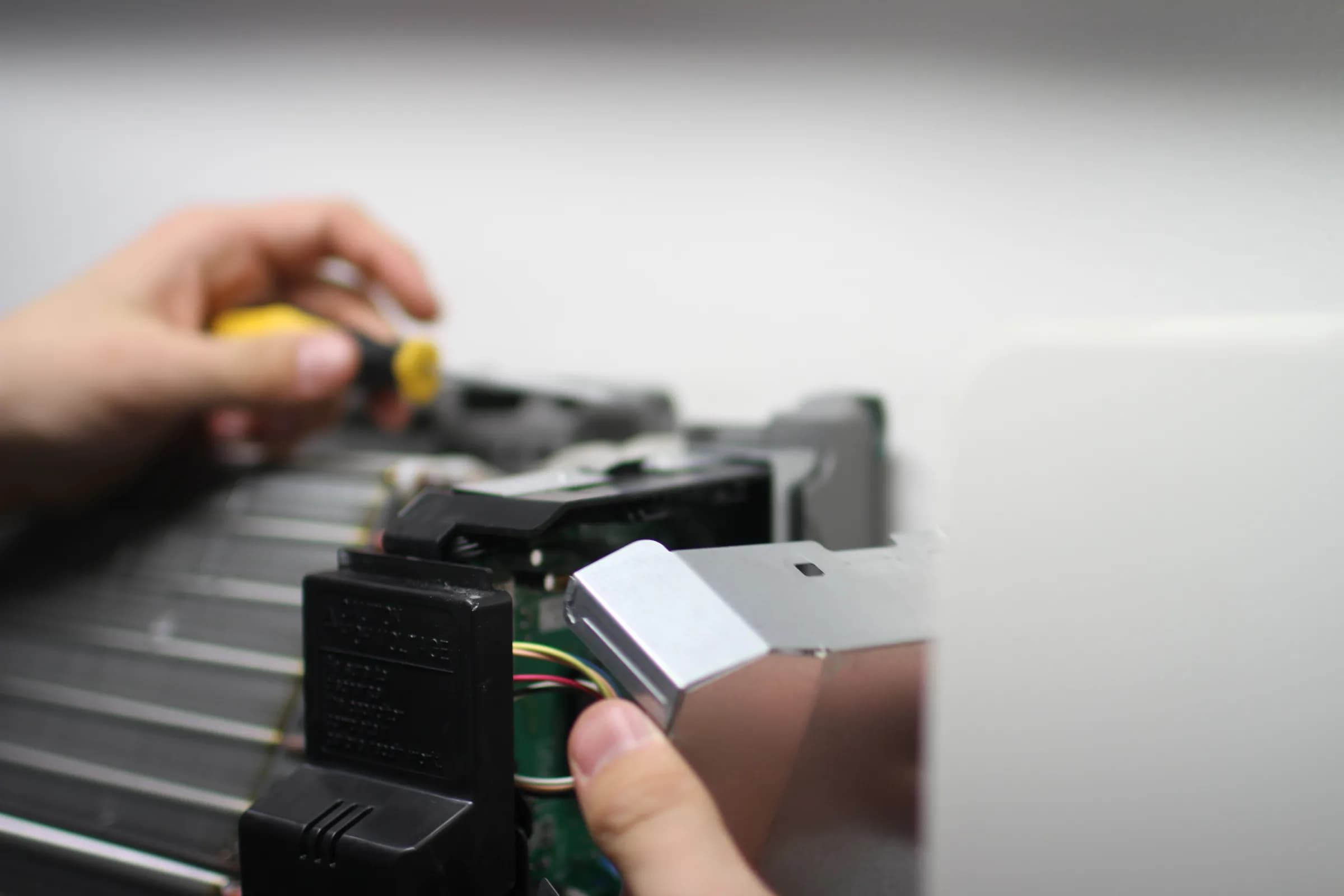

Снимите защитную крышку.
Найдите на плате внутреннего блока разъем для подключения внешних контроллеров управления — в зависимости от модели S403 или S21.
Подключите один конец разъема кабеля контроллера к плате внутреннего блока, второй конец — к контроллеру.
Закрепите контроллер в пространстве внутреннего блока.
Закройте защитную крышку платы.

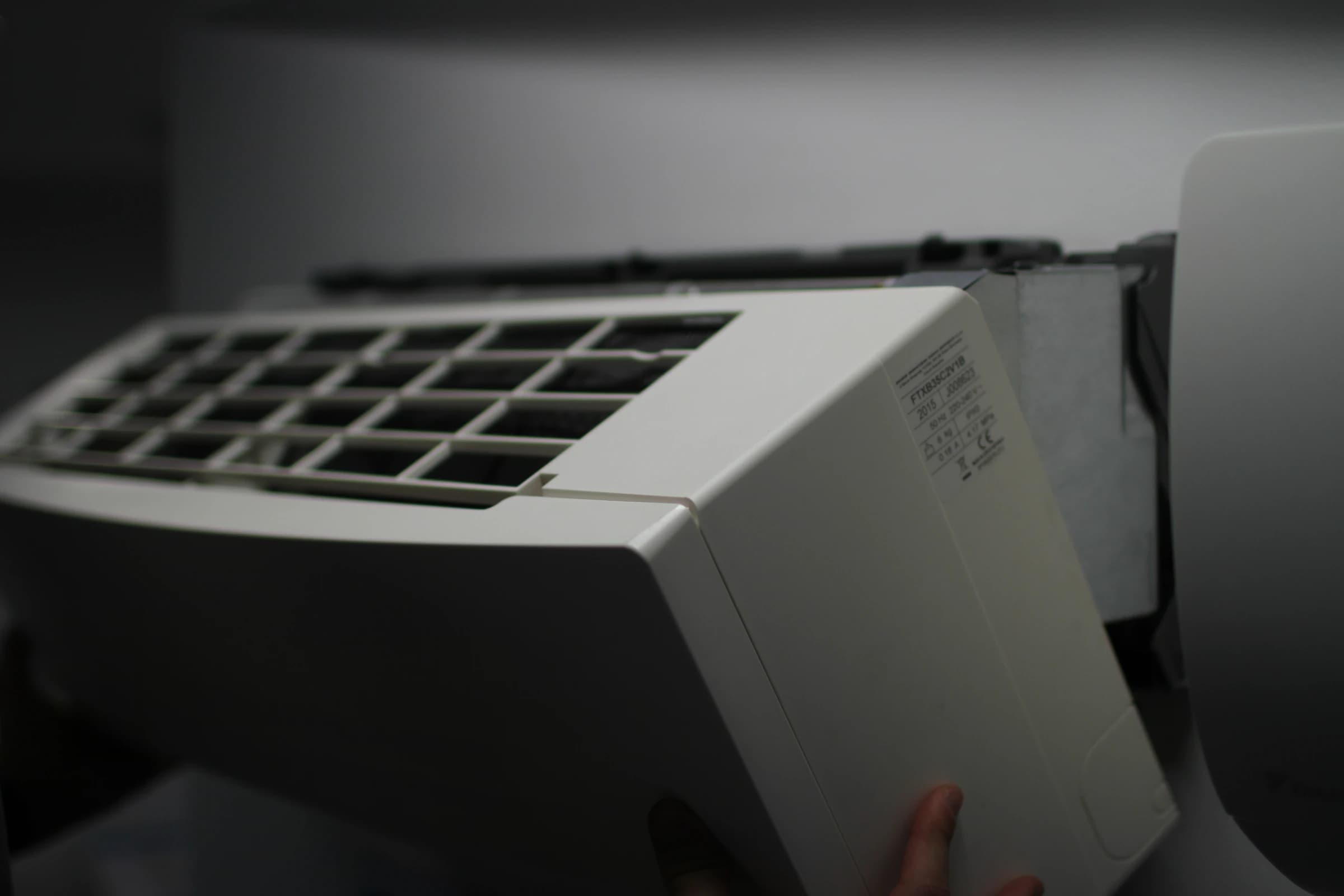

Соберите корпус внутреннего блока в обратном порядке.
Установка контроллера завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
