Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Kentatsu Yumo KSGY-HZRN1. Понадобится крестообразная отвёртка.

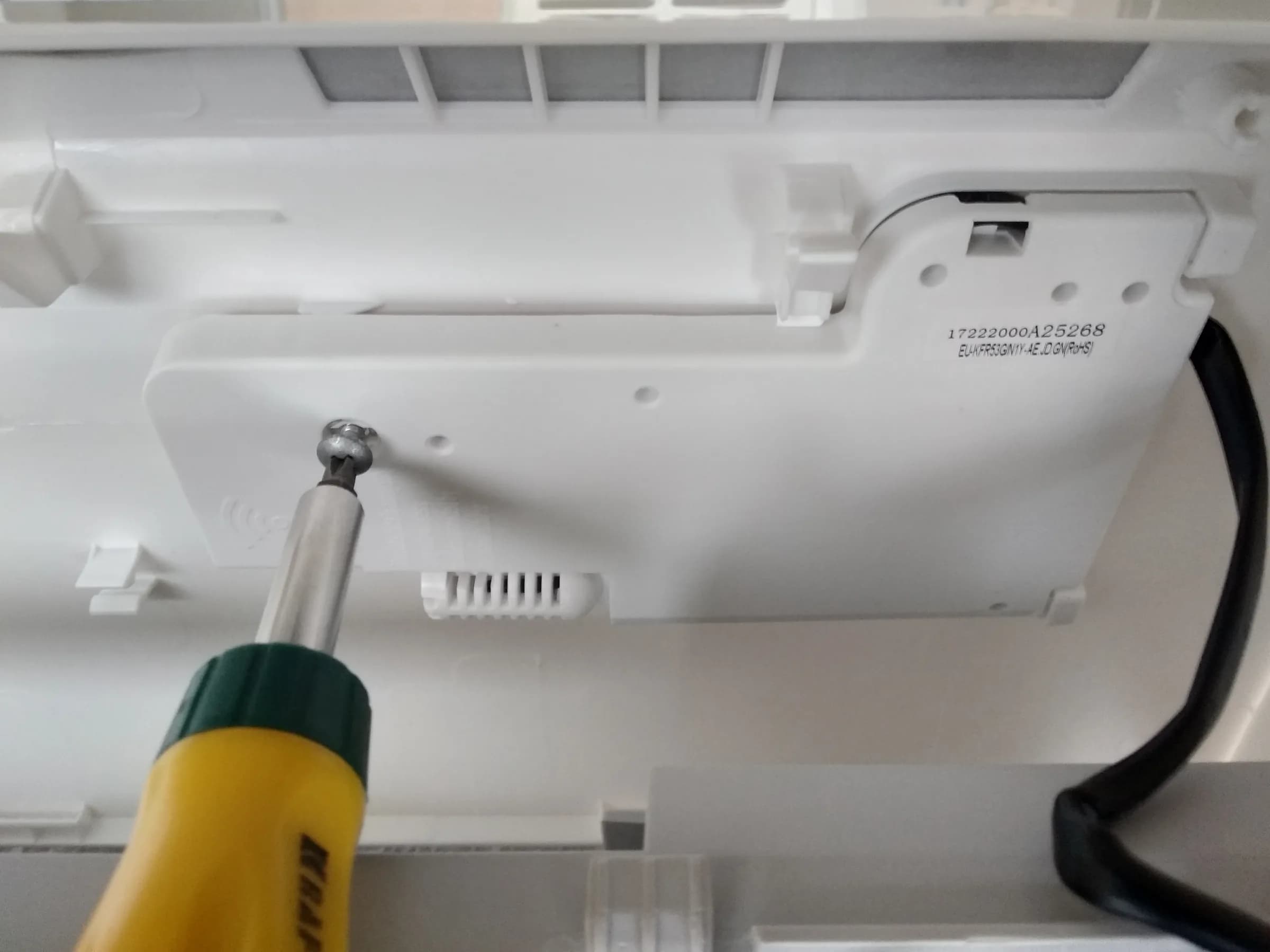

Откройте крышку внутреннего блока и открутите винт крепления дисплея кондиционера. Нужна крестообразная отвёртка.

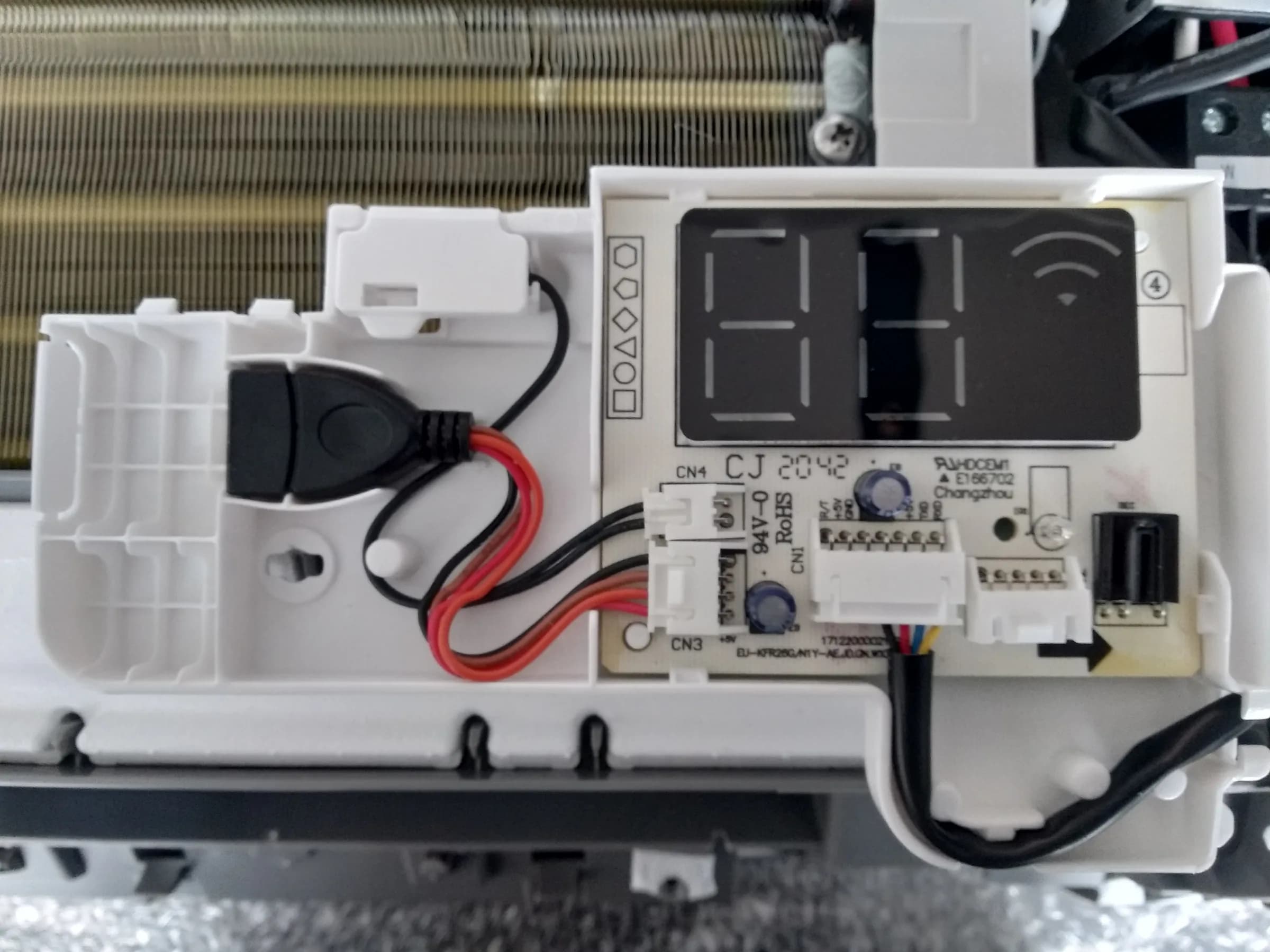

Аккуратно выньте дисплейный модуль из пластиковых держателей и найдите на плате разъем CN3.

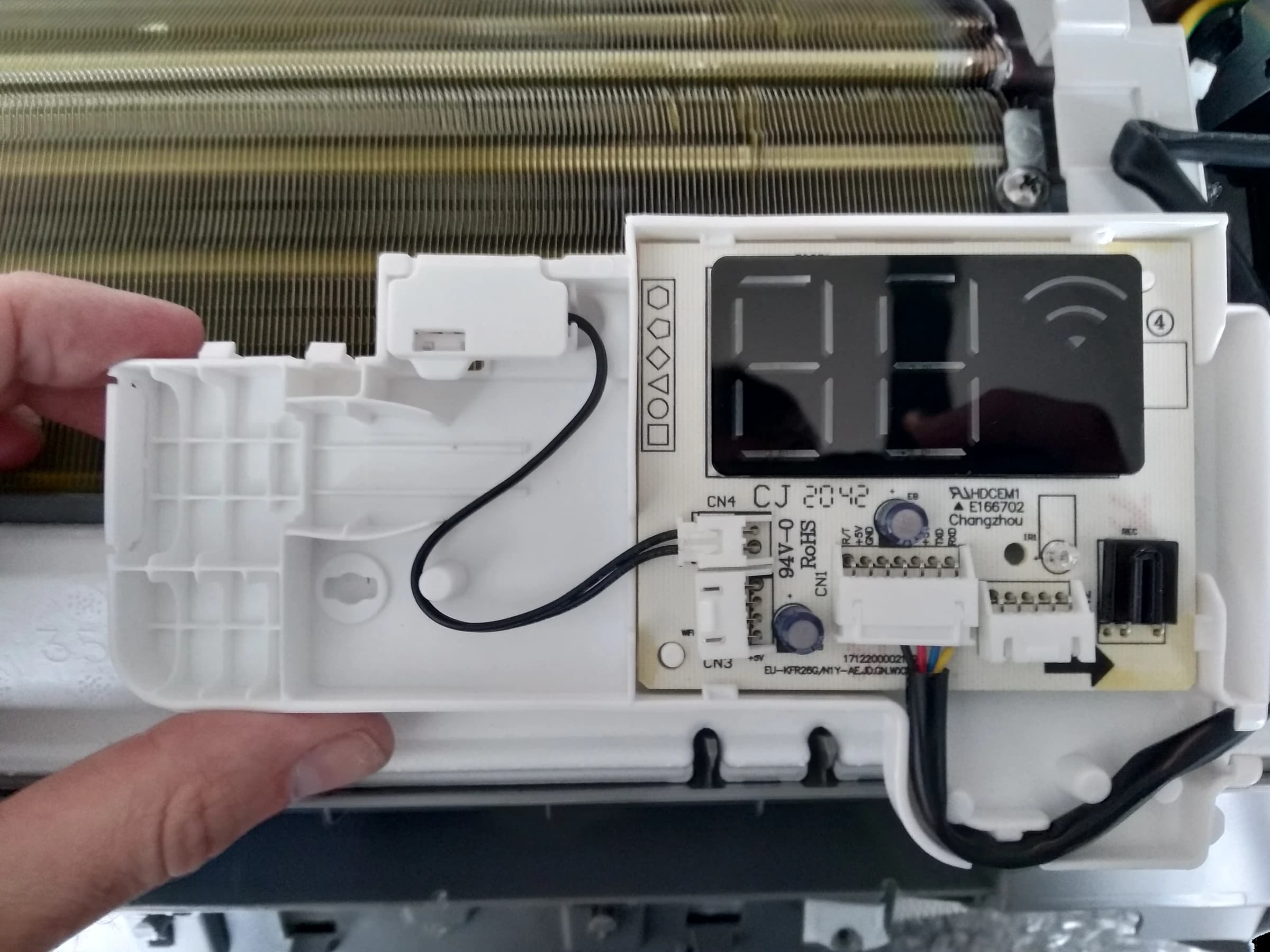

Извлеките предустановленный кабель из разъема CN3.

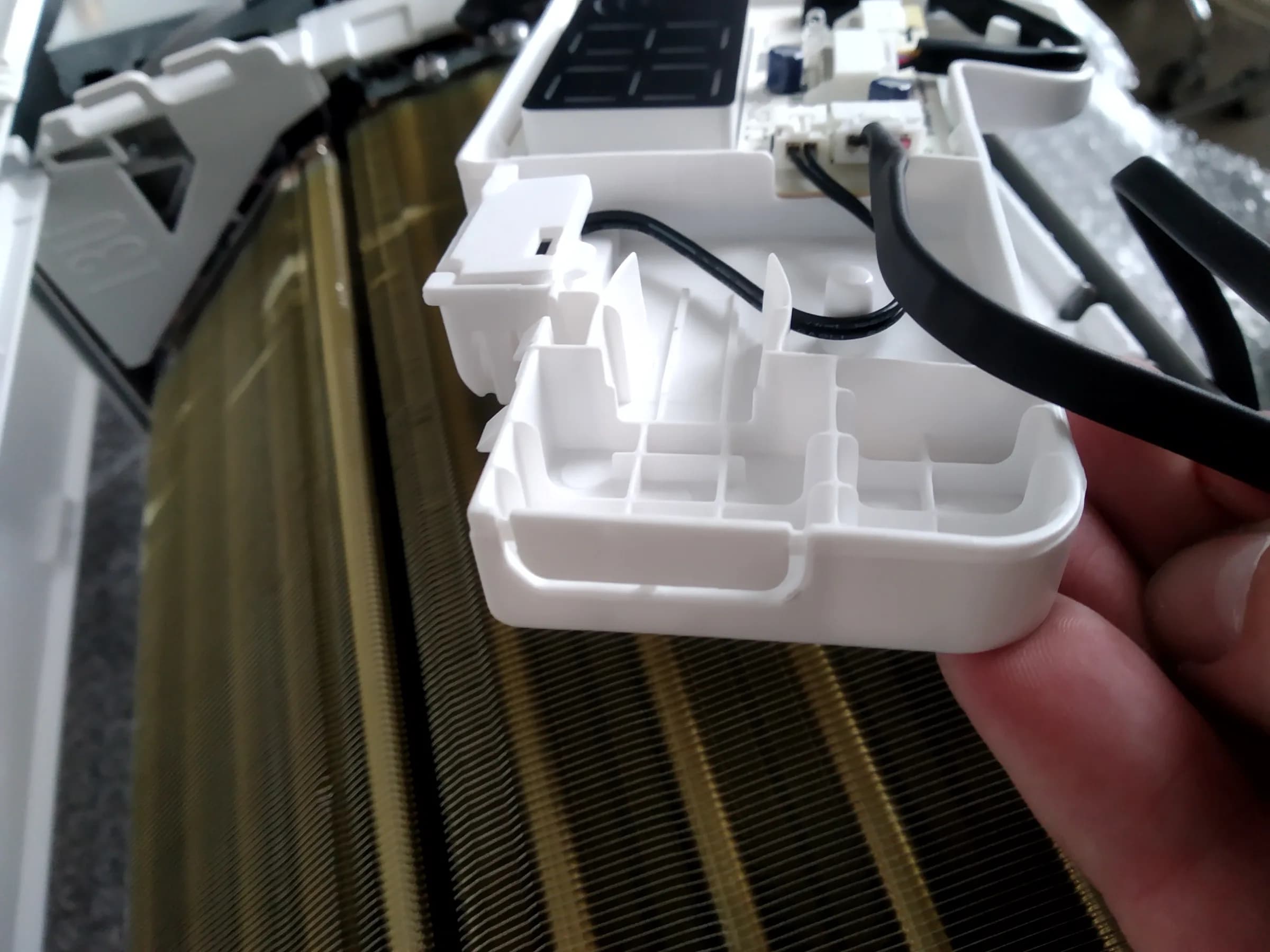

Для вывода кабеля Wi-Fi-контроллера отделите боковую плашку на дисплейном модуле.

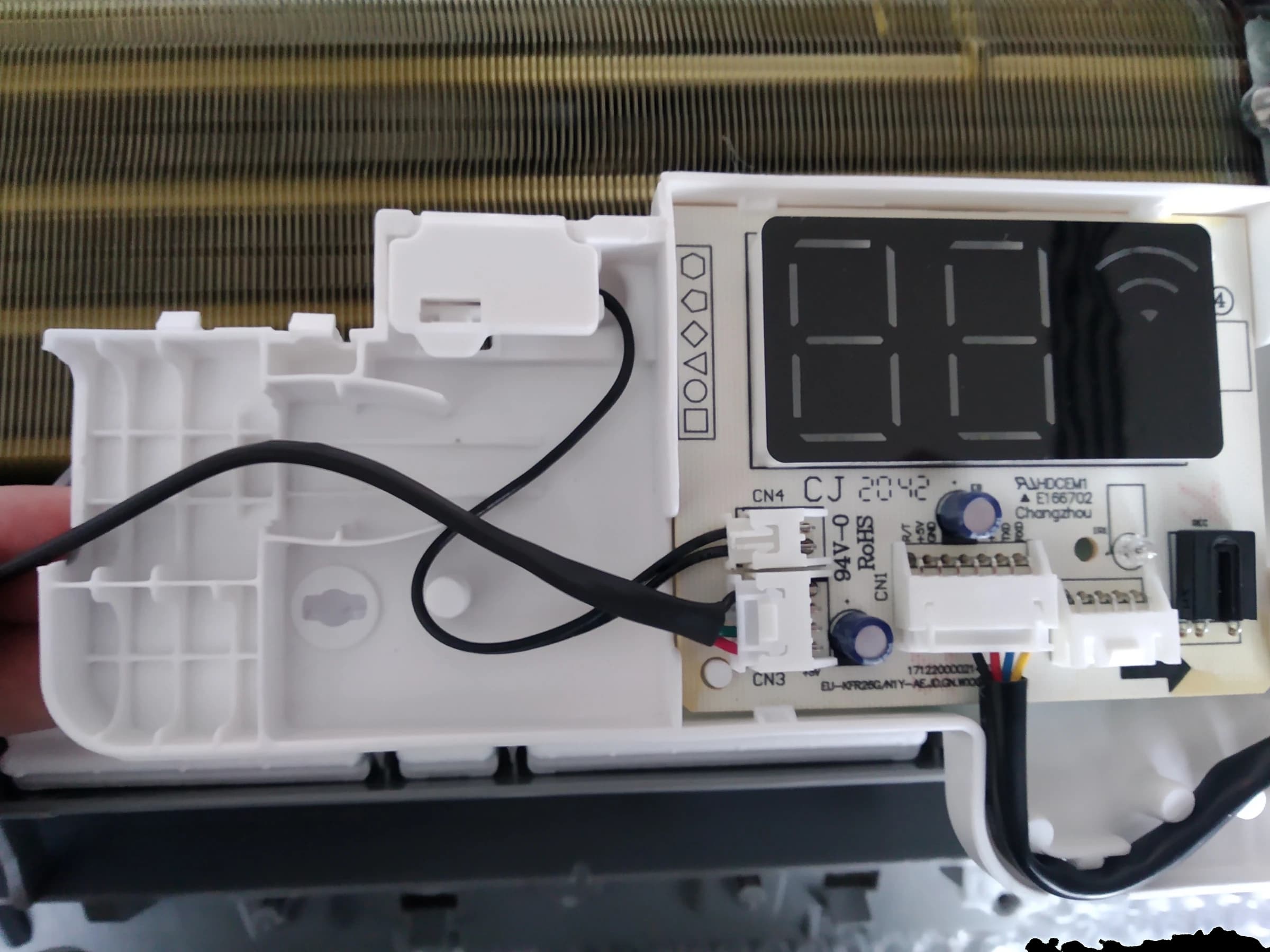

Подключите один конец разъема кабеля контроллера к разъему CN3 платы дисплея внутреннего блока, второй конец к контроллеру DW.

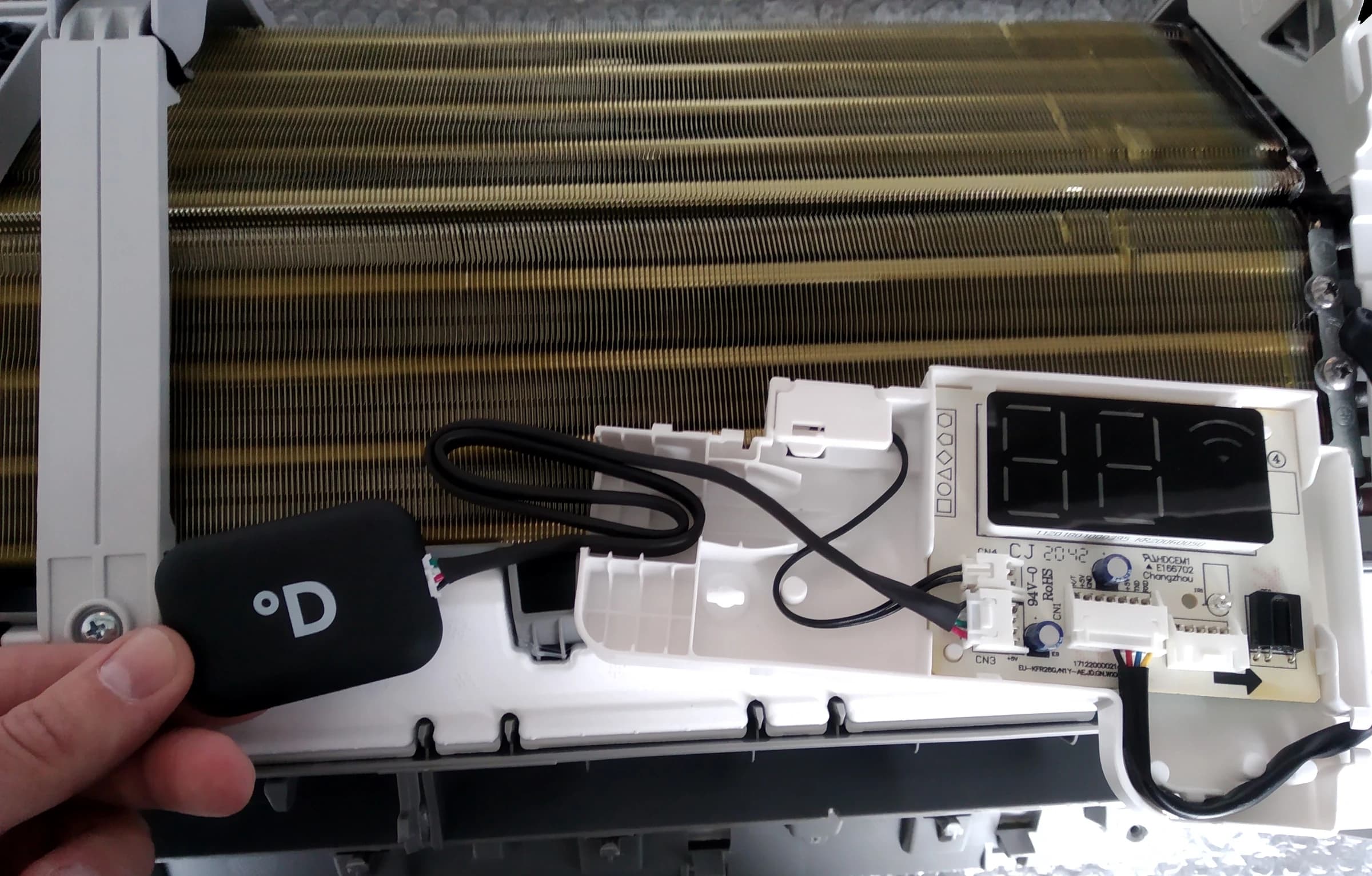

Выведите Wi-Fi-контроллер и часть кабеля из дисплейного модуля.

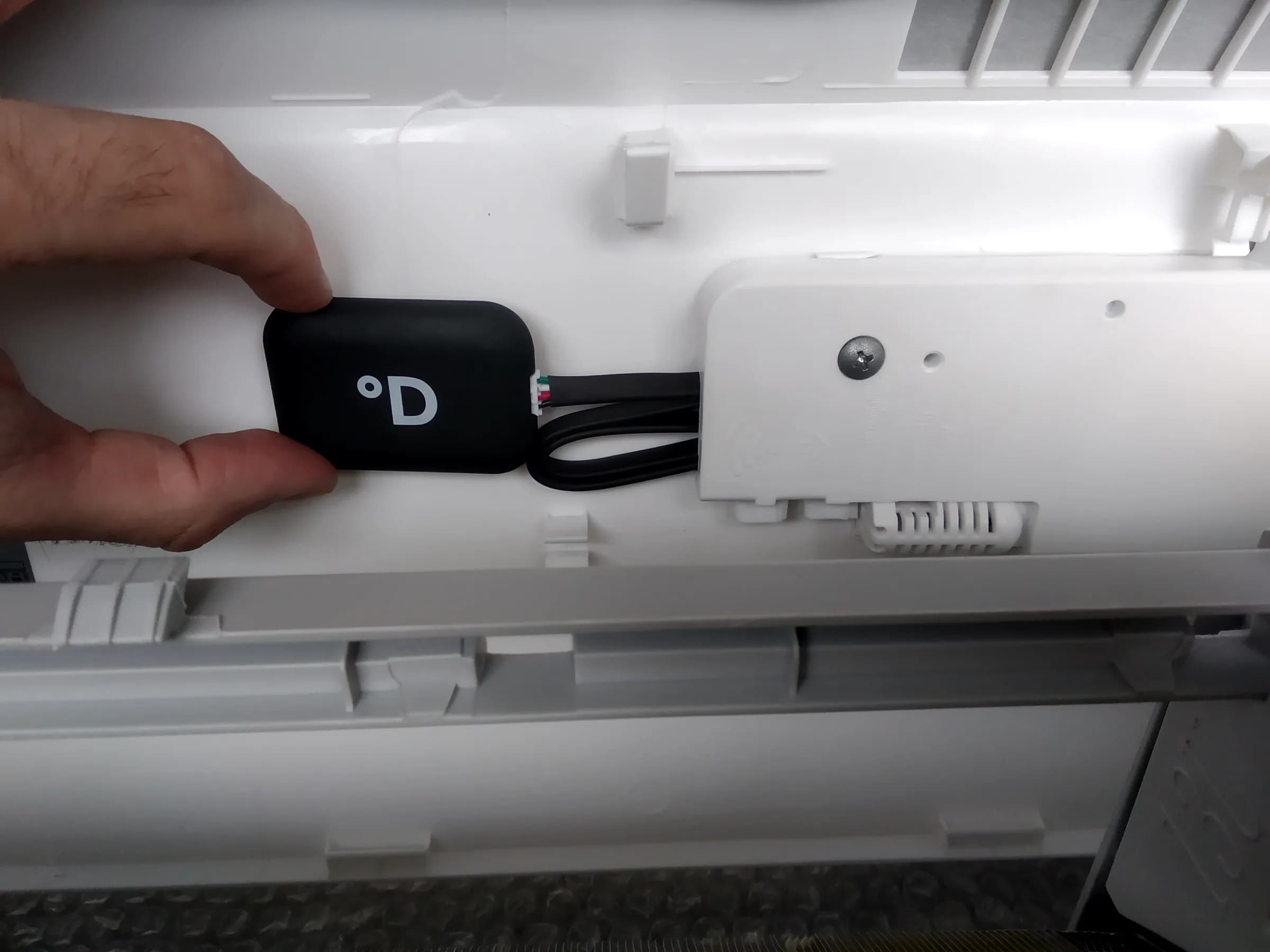

Закрепите Wi-Fi-контроллер на двусторонний скотч к крышке внутреннего блока и закрутите винт крепления дисплея. Нужна крестообразная отвёртка.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
