Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin FTXS-K. Понадобятся крестообразная и плоская отвёртки.
Откройте крышку внутреннего блока.

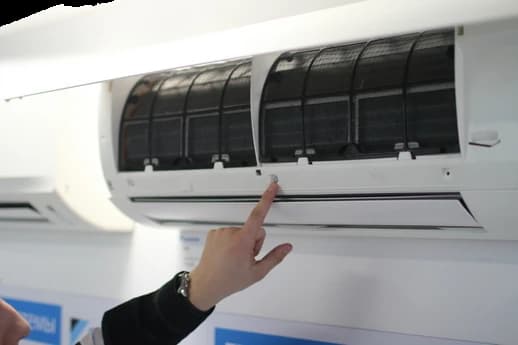

Открутите 3 винта крепления корпуса внутреннего блока. Нужна крестообразная отвёртка.
Нажмите поочередно на места крепления корпуса внутреннего блока к монтажной пластине (места помечены тремя точками * * *).

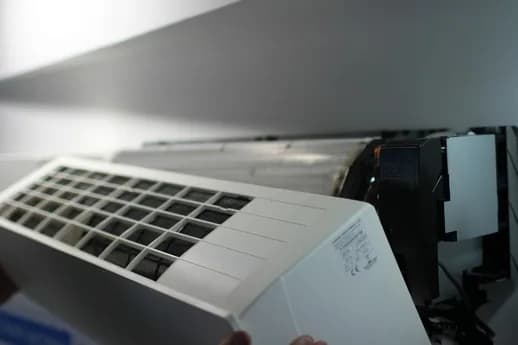

Снимите корпус внутреннего блока.
Отщелкните отверткой 2 фиксатора крышки блока управления кондиционера (1 сверху и 1 сбоку). Снимите крышку. Нужна плоская отвёртка.
На плате управления найдите разъем с маркировкой S403 или S21 в зависимости от модели.

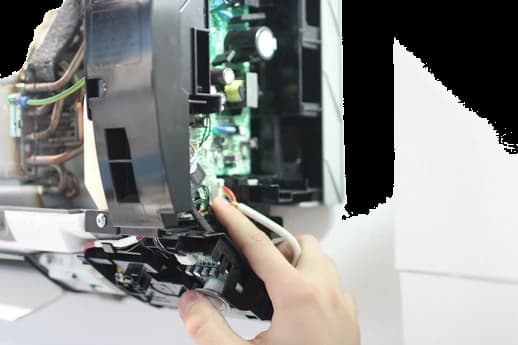

Подключите один конец разъема кабеля контроллера к разъему платы внутреннего блока, второй конец к контроллеру.

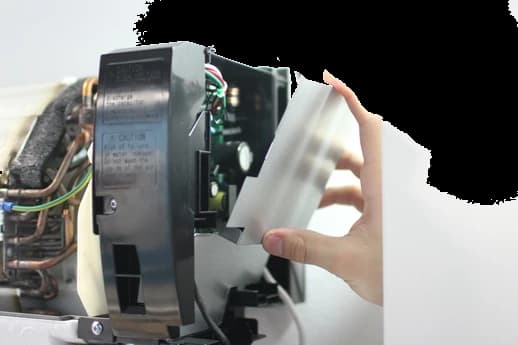

Установите крышку блока управления на место.

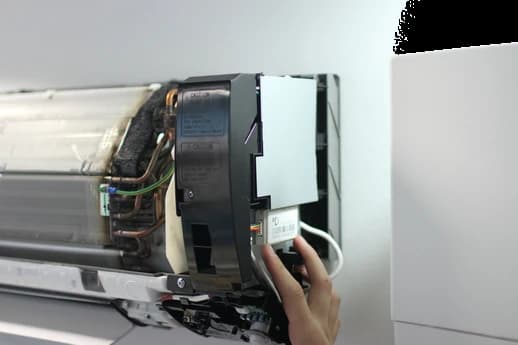

Закрепите контроллер в пространстве внутреннего блока.
Закрепите контроллер в пространстве внутреннего блока.

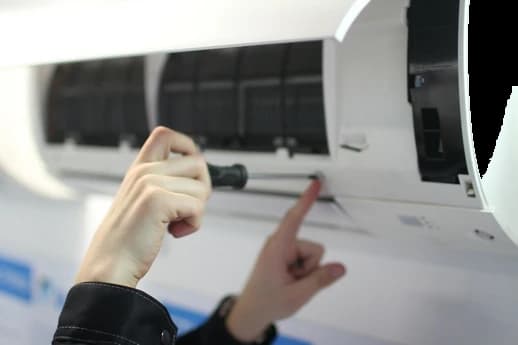

Закрутите 3 винта крепления корпуса внутреннего блока. Нужна крестообразная отвёртка.
Закройте крышку фильтров внутреннего блока Установка завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
