Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin FVXG. Понадобится крестообразная отвёртка.
Разблокируйте фиксаторы крепления передней панели блока справа и слева.
Снимите с подвесов переднюю панель блока.
Снимите переднюю панель.
Открутите 2 винта крепления корпуса блока слева. Нужна крестообразная отвёртка.
Снимите левую боковую панель корпуса блока.
Открутите 2 винта крепления крышки корпуса блока справа. Нужна крестообразная отвёртка.
Снимите правую крышку корпуса блока.
Открутите 2 винта корпуса справа. Нужна крестообразная отвёртка.
Открутите 2 винта корпуса слева. Нужна крестообразная отвёртка.
Открутите центральный винт крепления корпуса блока. Нужна крестообразная отвёртка.
Снимите все фильтры внутреннего блока.
Снимите корпус внутреннего блока.
Открутите винты крышки платы управления слева. Нужна крестообразная отвёртка.

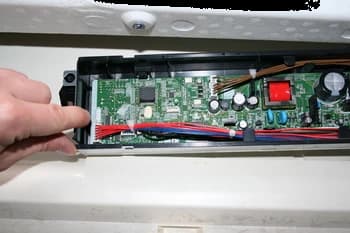

Открутите винты крышки платы управления справа. Нужна крестообразная отвёртка.
Снимите крышку платы управления. Разъем подключения S21 указан на картинке.
Открутите винт крышки клеммной колодки. Нужна крестообразная отвёртка.
Открутите винт корпуса клеммной колодки. Нужна крестообразная отвёртка.
Открутите винт крепления основания клеммной колодки. Нужна крестообразная отвёртка.
Подденьте основание клеммной колодки.

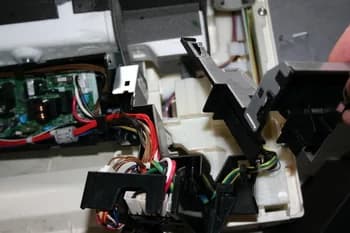

Отделите основание от клеммной колодки.

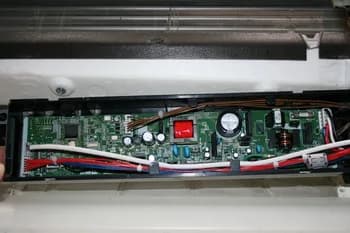

Отделите основание от клеммной колодки.

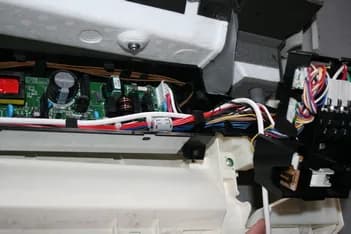

Подключите один конец кабеля к разъему платы управления S21 внутреннего блока.

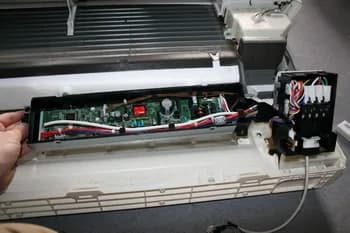

Проложите кабель во внутреннем пространстве блока.
Проложите кабель во внутреннем пространстве блока.
Соберите клеммную колодку в обратном порядке.
Закройте и прикрутите крышку платы управления.
Подключите второй конец кабеля в контроллер и расположите его в свободном пространстве внутреннего блока.
Соберите корпус внутреннего блока в обратном порядке.
Соберите корпус внутреннего блока в обратном порядке.
Соберите корпус внутреннего блока в обратном порядке.
Соберите корпус внутреннего блока в обратном порядке.
Установка контроллера завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
